我公司的WBS系列膠球清洗裝置是引進國內外技術基礎上研制開發的先進產品， 已獲得國家專利（ 專利號：200320120184.2） 。從技術和配置上講， 是國內較先進的膠球清洗系統之一，不但具有一流的硬件技術和先進完善的制造工藝，而且配有可靠、先進的控制系統。
WBS系列凝汽器膠球清洗裝置， 適用于3～1000MW汽輪機發電組，膠球清洗置主要由收球網、裝球室、膠球泵、系統閥門、程控柜等設備組成。主要原理為：膠球泵將直徑大于冷凝管內徑的海棉膠球擠進凝汽器冷凝管，經收球網收球再進入裝球室。通過這一循環過程，膠球?qū)淠苓M(jìn)行清洗，維持冷凝管內壁清潔，從而減小凝汽器端差、提高汽輪機循環熱效率、降低發電煤耗；同時防止冷凝管內壁腐蝕，改善運行條件，延長機組壽命。
膠球清洗既可以保證汽輪機的正常運行，又可以長期保持冷凝管的清潔程度，因而被我國各電廠普遍采用。
使用WBS系列膠球清洗后的效果
平均收球率達到9 5 %以上（一般7 - 1 0天的收球率的平均值，為平均收球率）。
膠球通過冷凝管時的磨擦不會損傷冷凝管的管壁。
膠球能順利通過冷凝管且能有效的實現擦洗功能。
每根冷凝管有均勻的清洗頻率。
設備使用壽命長，維修率低。
售后服務完善。
收球網正常運行水阻值≤3 k P a。 |
 |

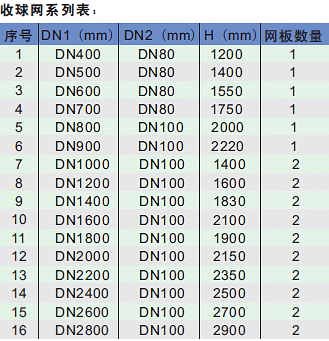

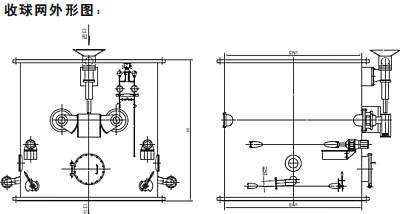

收球網結構、原理及特點
收球網： 主要由活動網板、傳動機構、電動擾渦流裝置、出球口水量調節裝置、差壓自動反沖洗裝置等組成。其工作過程為：啟動膠球清洗系統時，收球網活動網處于關閉狀態（ 倒V形， 兩活動網板夾角為6 0° ） 靠水流的沖擊特性， 并經電動擾渦流裝置的轉動作用， 使膠球經收球網斜面匯集于出球口處，進入膠球泵。當收球網進出口前后差壓值達到設定值時，兩活動網板處于開啟狀態（V形夾角為- 2 0°），靠水流的沖擊作用實現反沖洗，將收球網上堆積的雜質沖洗干凈。
活動網板： 網板為隔柵結構， 全部采用手工安裝， 整個網板迎水面無焊接以避免應力和變形的產生，同時避免由于焊接帶來的耐腐蝕性能的下降。網板與筒體接觸處圓滑，處于收球狀態時最大間隙不超過4 m m。
主軸采用圓芯軸并采用套管結構， 相對方芯軸增加了受力面積和提高了抗彎抗變形能力?；顒?dòng)網板的筋板加厚至δ= 2 0 m m的不銹鋼板，上、下兩端加焊δ= 1 6 m m的端板，整個活動網板的強度大大增強。
活動網板轉軸設計在網板中下端比例約為60%和40%。根據杠桿原理， 因網板上端部分受力面積較下端部分大， 使得活動網板在水流沖擊下能始終靠緊兩端擋板。從而保證了活動網板的間隙嚴密，不逃球。
傳動機構： 傳動機構主要由兩個扇形齒輪和一個齒條座等部件組成， 由執行機構帶動齒條轉動兩個扇形齒輪， 從而實現活動網板的開、合功能。齒輪齒條傳動為齒面嚙合接觸傳動， 傳動穩定， 不易磨損； 常用的機械傳動中， 以齒輪傳動效率為最高； 工作可靠、壽命長， 壽命可長達二十年。齒條與齒條座連接采用長腰孔， 能保證長時間使用后如有磨損可調整齒條位置消除傳動間隙， 做到同步到位， 防止兩網板收球狀態時間隙增大而產生逃球現象。
 |
裝球室結構、原理及特點
主要由支座、本體、漏斗式網芯切換裝置、排水和放水閥、控制開關等組成。膠球清洗系統啟動后， 膠球自膠球泵進入裝球室漏斗式網芯。收球決定于啟閉裝置與相連的網芯切換裝置的位置， 當轉筒上的開口處于豎直位置時， 裝球室處于送球狀態， 當網芯切換裝置上的開口處于水平位置時， 裝球室處于收球狀態。
技術特點：
我公司生產的裝球室設有可監視清洗膠球的運行情況的監視口， 具有大容量、無死角、易收球等特點， 尤其采用電動開啟結構， 實現自動化， 使用方便、快捷、深受用戶好評。
|
膠球泵結構及原理
我公司膠球泵選用特制的大流量大揚程的無障礙臥式膠球清洗裝置專用離心泵。具有抽吸力大、不堵球、內部圓滑、對膠球磨損低、效率高的特點。
膠球泵主要零件有泵體、泵蓋、軸承箱、軸封體、葉輪等。膠球泵材質可根據水質的不同選用相應的材料。
膠球技術特點
我公司推薦選用法國T e c h n o s e t c o m p a g n i e公司的橡膠海棉膠球，它具有質地柔軟， 彈性適中、耐磨性高、排吸水快、除污性能好等特點。目前在國電泰州2×1 0 0 0 M W機組、遼寧營口2×6 0 0 M W機組、國電銅陵電廠2×6 0 0 M W機組等電廠使用后效果均較好。 |
 |
膠球技術性能：
干態比重：≤0 . 5
吸水后比重：0 . 9 5 - 1 . 0 5
在4 0℃水中2 4小時吸水膨脹后，膠球直徑增大不超過0 . 5 m m
扯斷強度：≥1 5 M P a
扯斷伸長率：≥4 5 0 %
硬度：5 0 - 6 5 s h
定伸強力：≥6 M P a
老化系數：≥0 . 8
相對壓縮率：3 0 - 5 0 %
永久變形：≤2 0 %
2 4小時連續使用壽命：4～6周 |
 |
|
